Canal

1.介绍

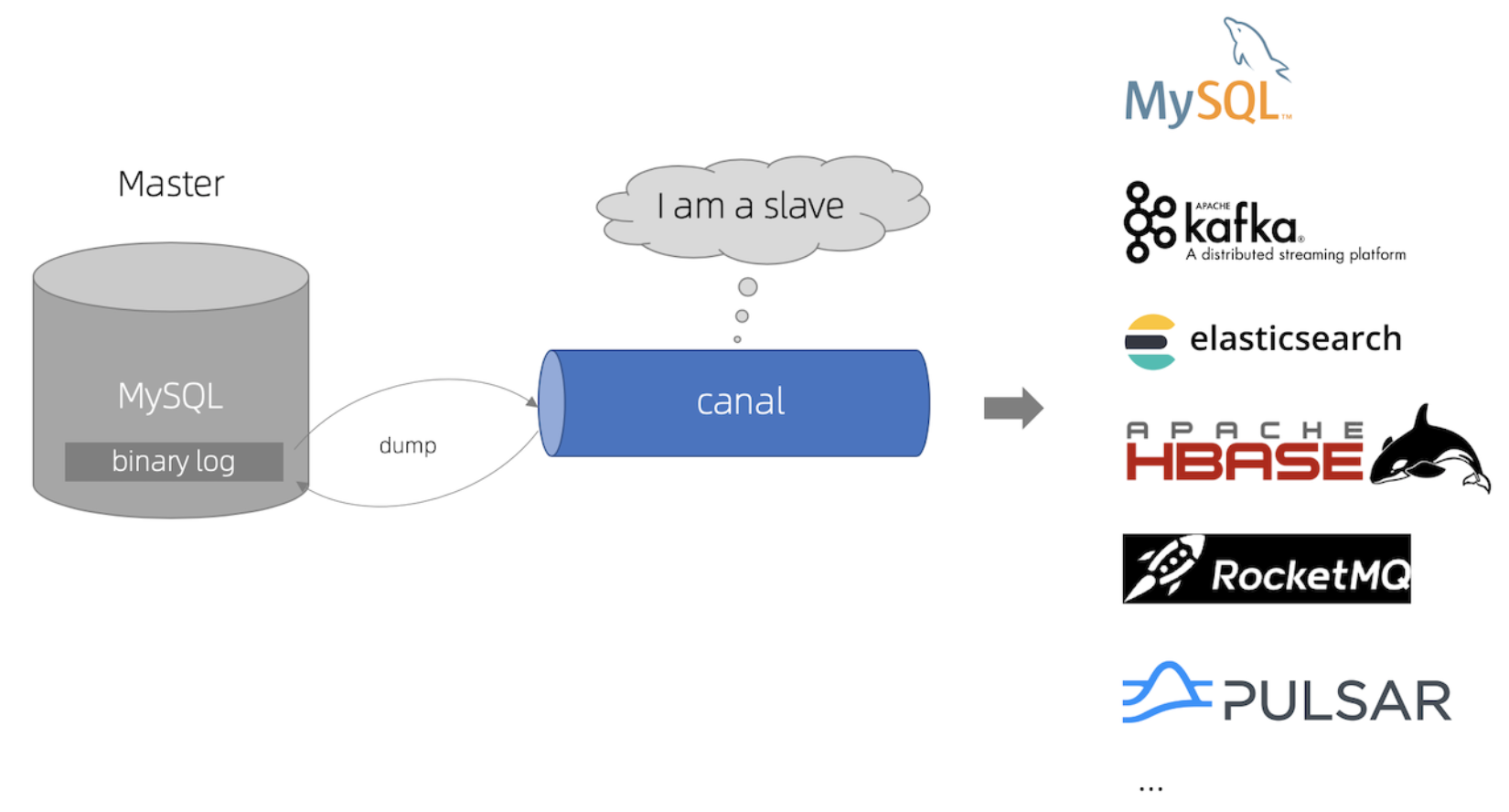

原理：

canal模拟mysql slave的交互协议，伪装自己为mysql slave，向mysql master发送dump协议
mysql master收到dump请求，开始推送binary log给slave(也就是canal)
canal解析binary log对象(原始为byte流)

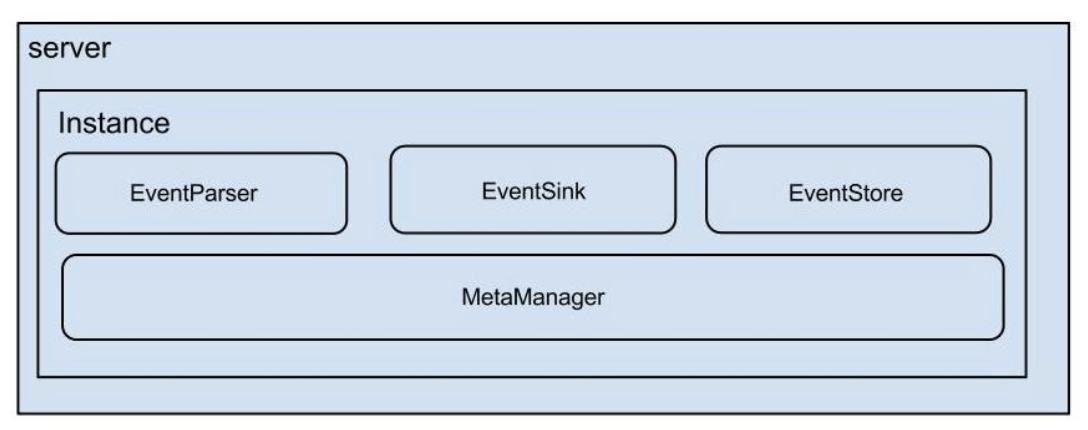

架构图

说明：

server代表一个canal运行实例，对应于一个jvm
instance对应于一个数据队列（1个server对应1..n个instance)

instance模块：

eventParser (数据源接入，模拟slave协议和master进行交互，协议解析)
eventSink (Parser和Store链接器，进行数据过滤，加工，分发的工作)
eventStore (数据存储)
metaManager (增量订阅&消费信息管理器)

mysql的binlog是多文件存储，定位一个LogEvent需要通过binlog filename + binlog position，进行定位

目前canal只能支持row模式的增量订阅(statement只有sql，没有数据，所以无法获取原始的变更日志)

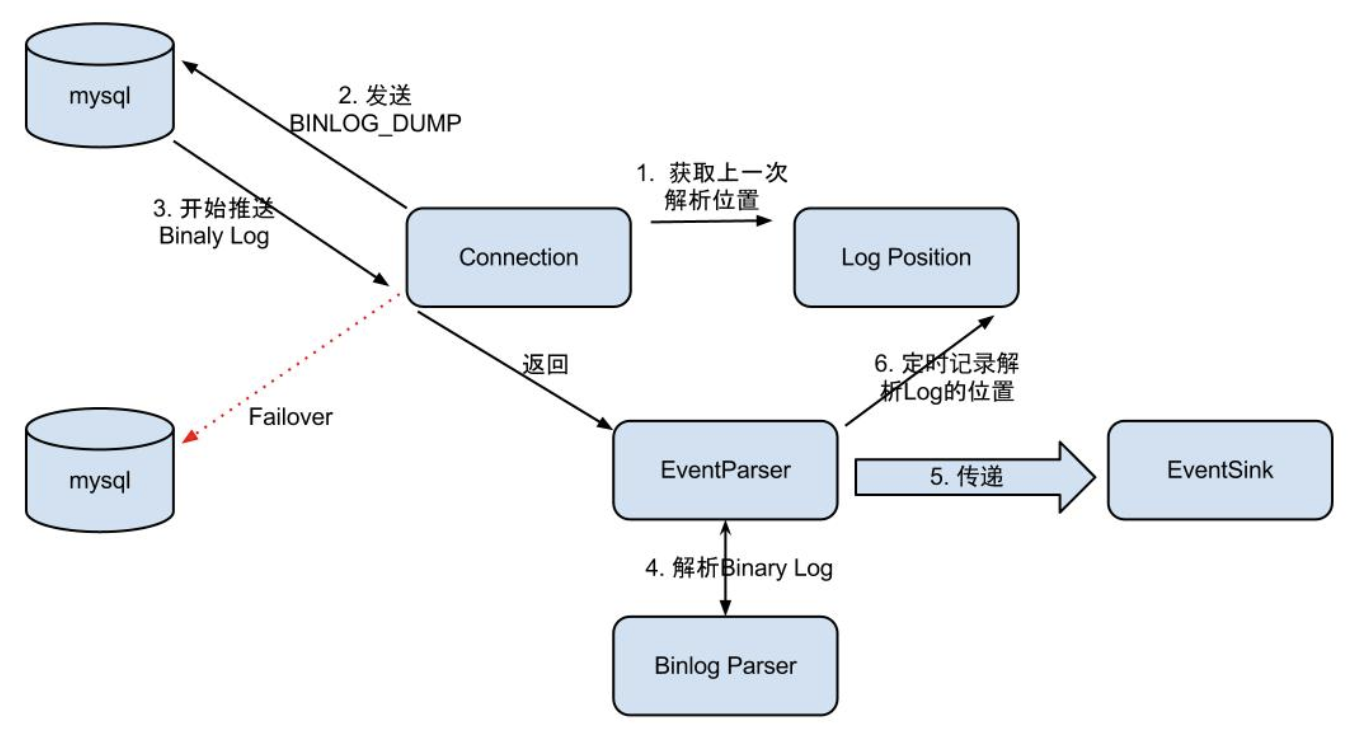

EventParser设计

整个parser过程大致可分为几步：

Connection获取上一次解析成功的位置 (如果第一次启动，则获取初始指定的位置或者是当前数据库的binlog位点)
Connection建立链接，发送BINLOG_DUMP指令
// 0. write command number
// 1. write 4 bytes bin-log position to start at
// 2. write 2 bytes bin-log flags
// 3. write 4 bytes server id of the slave
// 4. write bin-log file name
Mysql开始推送Binaly Log
接收到的Binaly Log的通过Binlog parser进行协议解析，补充一些特定信息
// 补充字段名字，字段类型，主键信息，unsigned类型处理
传递给EventSink模块进行数据存储，是一个阻塞操作，直到存储成功
存储成功后，定时记录Binaly Log位置

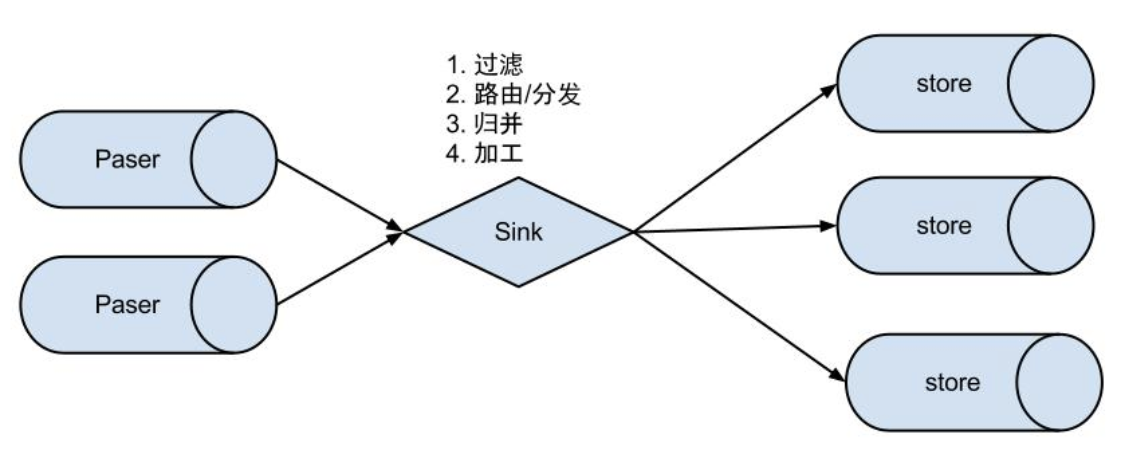

EventSink设计

说明：

数据过滤：支持通配符的过滤模式，表名，字段内容等
数据路由/分发：解决1:n (1个parser对应多个store的模式)
数据归并：解决n:1 (多个parser对应1个store)
数据加工：在进入store之前进行额外的处理，比如join

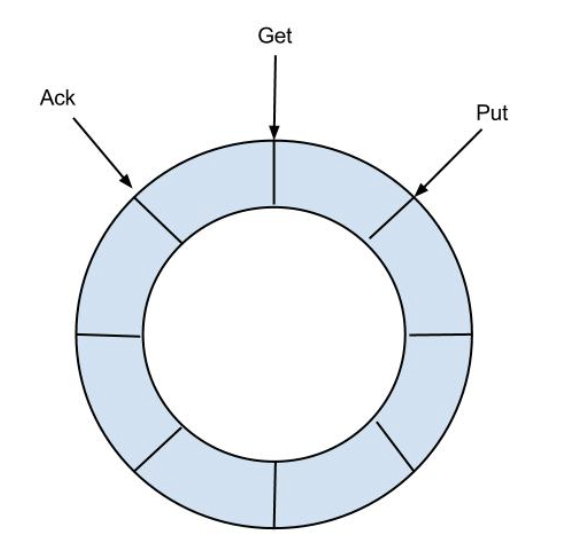

EventStore设计

1. 目前仅实现了Memory内存模式
2. 借鉴了Disruptor的RingBuffer的实现思路

Instance设计

instance代表了一个实际运行的数据队列，包括了EventPaser,EventSink,EventStore等组件。

抽象了CanalInstanceGenerator，主要是考虑配置的管理方式：

manager方式：和你自己的内部web console/manager系统进行对接。(目前主要是公司内部使用)
spring方式：基于spring xml + properties进行定义，构建spring配置

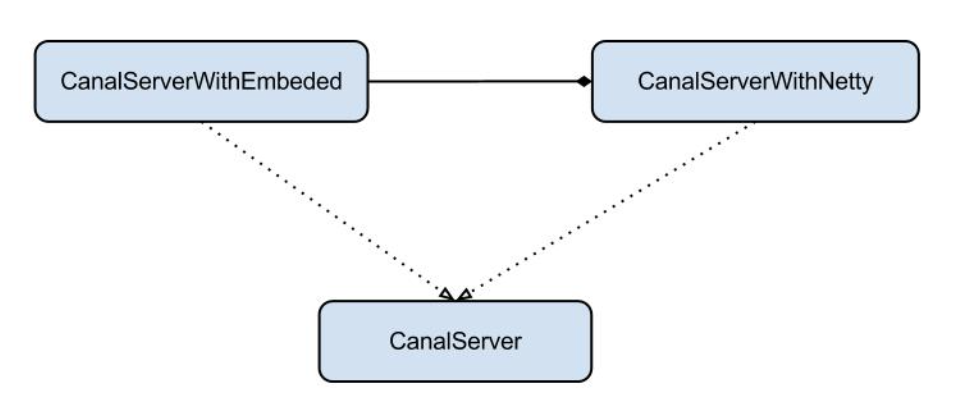

Server设计

server代表了一个canal的运行实例，为了方便组件化使用，特意抽象了Embeded(嵌入式) / Netty(网络访问)的两种实现

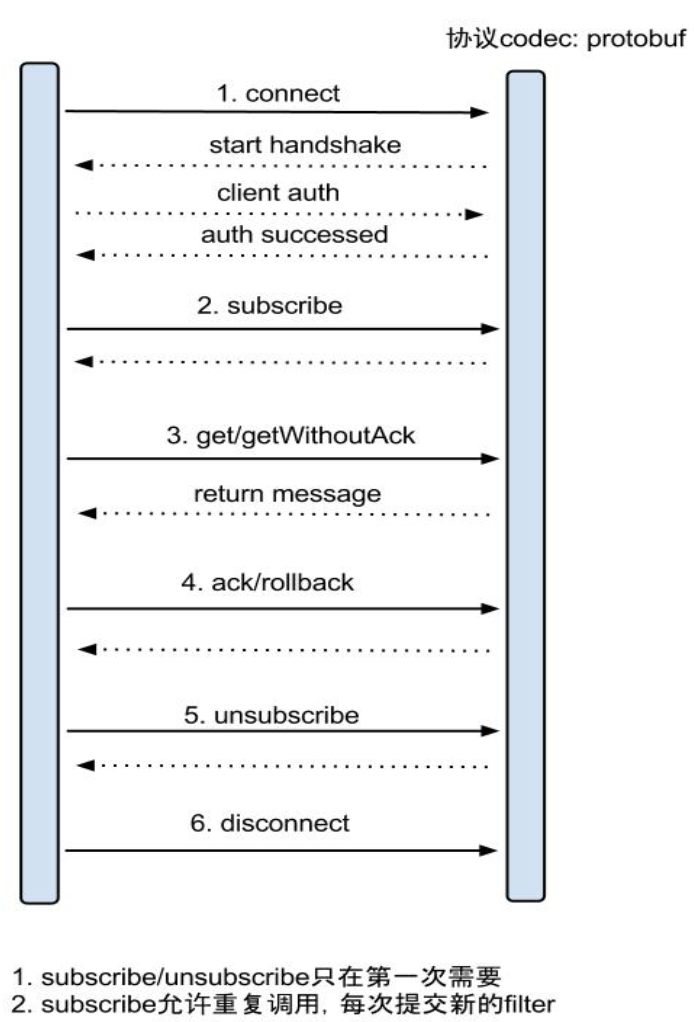

增量订阅/消费设计

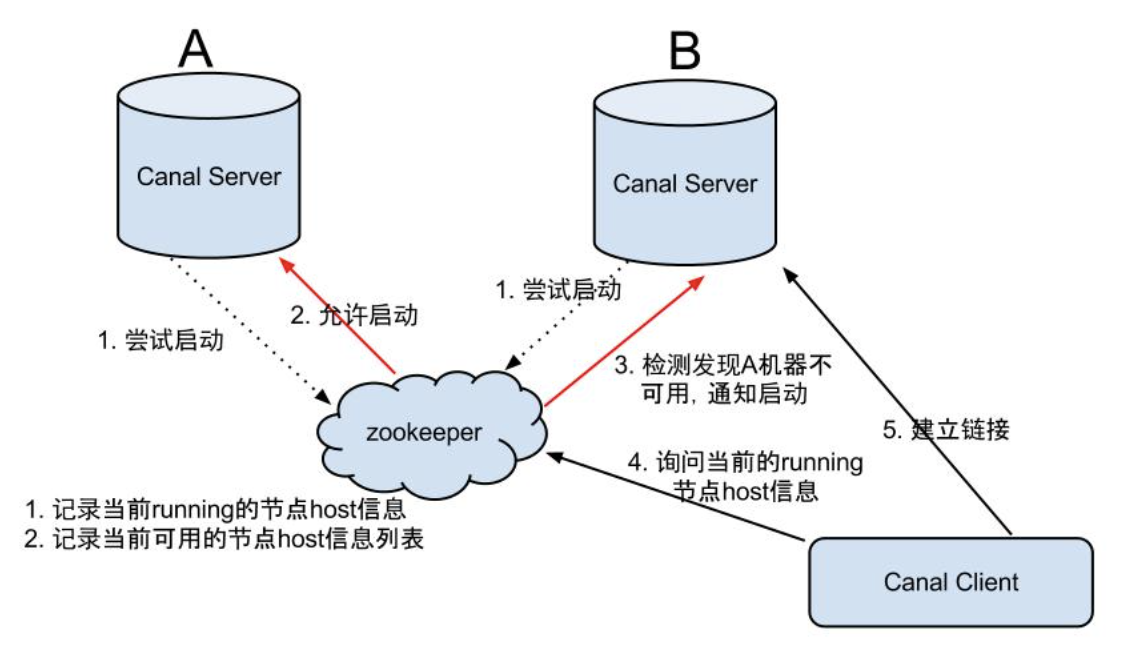

高可用机制设计

canal的ha分为两部分，canal server和canal client分别有对应的ha实现

canal server: 为了减少对mysql dump的请求，不同server上的instance要求同一时间只能有一个处于running，其他的处于standby状态.
canal client: 为了保证有序性，一份instance同一时间只能由一个canal client进行get/ack/rollback操作，否则客户端接收无法保证有序。

整个HA机制的控制主要是依赖了zookeeper的几个特性，watcher和EPHEMERAL节点(和session生命周期绑定)

步骤：

canal server要启动某个canal instance时都先向zookeeper进行一次尝试启动判断 (实现：创建EPHEMERAL节点，谁创建成功就允许谁启动)
创建zookeeper节点成功后，对应的canal server就启动对应的canal instance，没有创建成功的canal instance就会处于standby状态
一旦zookeeper发现canal server A创建的节点消失后，立即通知其他的canal server再次进行步骤1的操作，重新选出一个canal server启动instance.
canal client每次进行connect时，会首先向zookeeper询问当前是谁启动了canal instance，然后和其建立链接，一旦链接不可用，会重新尝试connect.

Canal Client的方式和canal server方式类似，也是利用zokeeper的抢占EPHEMERAL节点的方式进行控制

2.Server单机配置部署

Mysql需要开启 Binlog 写入功能，配置 binlog-format 为 ROW 模式

[mysqld]
log-bin=mysql-bin # 开启 binlog
binlog-format=ROW # 选择 ROW 模式
server_id=1 # 配置 MySQL replaction 需要定义，不要和 canal 的 slaveId 重复

下载解压

修改配置

vim conf/example/instance.properties

## mysql serverId
canal.instance.mysql.slaveId = 1234
#position info，需要改成自己的数据库信息
canal.instance.master.address = 127.0.0.1:3306
canal.instance.master.journal.name =
canal.instance.master.position =
canal.instance.master.timestamp =
#canal.instance.standby.address =
#canal.instance.standby.journal.name =
#canal.instance.standby.position =
#canal.instance.standby.timestamp =
#mysql用户名密码，需要授予权限：SELECT, REPLICATION SLAVE, REPLICATION CLIENT
canal.instance.dbUsername = canal
canal.instance.dbPassword = canal
canal.instance.defaultDatabaseName =
canal.instance.connectionCharset = UTF-8
#过滤策略
canal.instance.filter.regex = .\*\\\\..\*

启动

bin/startup.sh

3.Java客户端

maven依赖

<dependency>
    <groupId>com.alibaba.otter</groupId>
    <artifactId>canal.client</artifactId>
    <version>1.1.4</version>
</dependency>

import com.alibaba.otter.canal.client.CanalConnector;
import com.alibaba.otter.canal.client.CanalConnectors;
import com.alibaba.otter.canal.protocol.Message;
import com.alibaba.otter.canal.protocol.CanalEntry.Column;
import com.alibaba.otter.canal.protocol.CanalEntry.Entry;
import com.alibaba.otter.canal.protocol.CanalEntry.EntryType;
import com.alibaba.otter.canal.protocol.CanalEntry.EventType;
import com.alibaba.otter.canal.protocol.CanalEntry.RowChange;
import com.alibaba.otter.canal.protocol.CanalEntry.RowData;

import java.net.InetSocketAddress;
import java.util.List;

/**
 * @author nihao 2022/04/24
 */
public class SimpleCanalClientExample {

    public static void main(String args[]) {
        // 创建链接，简单ip直连模式
        // 默认端口：11111，默认用户名密码：canal/canal，在canal/conf/canal.properties修改
        CanalConnector connector = CanalConnectors.newSingleConnector(
                new InetSocketAddress("124.70.103.158",
                11111), "example", "canal", "canal");
        int batchSize = 1000;
        try {
            connector.connect();
//            connector.subscribe(".*\\..*");
            // 订阅test库下的所有表
            connector.subscribe("test\\..*");
            connector.rollback();
            while (true) {
                Message message = connector.getWithoutAck(batchSize); // 获取指定数量的数据
                long batchId = message.getId();
                int size = message.getEntries().size();
                if (batchId != -1 && size > 0) {
                     System.out.printf("message[batchId=%s,size=%s] \n", batchId, size);
                    printEntry(message.getEntries());
                }
                connector.ack(batchId); // 提交确认
                // connector.rollback(batchId); // 处理失败, 回滚数据
                try {
                    Thread.sleep(1000);
                } catch (InterruptedException e) {
                }
            }
        } finally {
            connector.disconnect();
        }
    }

    private static void printEntry(List<Entry> entrys) {
        for (Entry entry : entrys) {
            if (entry.getEntryType() == EntryType.TRANSACTIONBEGIN || entry.getEntryType() == EntryType.TRANSACTIONEND) {
                continue;
            }

            RowChange rowChage = null;
            try {
                rowChage = RowChange.parseFrom(entry.getStoreValue());
            } catch (Exception e) {
                throw new RuntimeException("ERROR ## parser of eromanga-event has an error , data:" + entry.toString(),
                        e);
            }

            EventType eventType = rowChage.getEventType();
            System.out.println(String.format("================&gt; binlog[%s:%s] , name[%s,%s] , eventType : %s",
                    entry.getHeader().getLogfileName(), entry.getHeader().getLogfileOffset(),
                    entry.getHeader().getSchemaName(), entry.getHeader().getTableName(),
                    eventType));

            // DDL
            if (eventType == EventType.QUERY || rowChage.getIsDdl()) {
                System.out.println(" sql ----->  " + rowChage.getSql());
            }

            // DML
            for (RowData rowData : rowChage.getRowDatasList()) {
                if (eventType == EventType.DELETE) {
                    printColumn(rowData.getBeforeColumnsList());
                } else if (eventType == EventType.INSERT) {
                    printColumn(rowData.getAfterColumnsList());
                } else {
                    System.out.println("-------&gt; before");
                    printColumn(rowData.getBeforeColumnsList());
                    System.out.println("-------&gt; after");
                    printColumn(rowData.getAfterColumnsList());
                }
            }
        }
    }

    private static void printColumn(List<Column> columns) {
        for (Column column : columns) {
            System.out.println(column.getName() + " : " + column.getValue() + "    update=" + column.getUpdated());
        }
    }
}

注意：本文归作者所有，转载请标明出处 http://blog.appcnd.com/post/article1691ddd0679ed2e9
